PPMS
(Plan particulier de mise en sûreté
face aux risques majeurs)
Cet
ensemble modulaire radio autonome répond aux exigences actuelles
en matière d’alerte. Il se compose d’émetteurs
disposant de 6 touches et de récepteurs générant
5 sons distincts :
- alerte incendie (son conventionnel).
- alerte intrusion (attentat )
- alerte confinement (chimique et nucléaire).
- alerte supplémentaire (en prévision)
- fin d’alerte.
L’alerte
incendie ne remplace pas le dispositif réglementaire obligatoire
mais permet de gagner un temps précieux en anticipant l’alerte
officielle si nécessaire.
Emetteurs
et récepteurs disposent tous des mêmes propriétés
et fonctionnent donc simultanément sans limite de nombre.
L’installation du
matériel se résume à la fixation du récepteur
par vis ou colliers nylon, cette alarme est fonctionnelle en quelques
minutes.
Les
récepteurs sont équipés de 4 piles standard
type R14 pour un coût total inférieur à 3 €.
Les
6 exercices annuels recommandés (une heure cumulée
environ) ainsi que la consommation propre du récepteur, autorisent
encore 7 heures d’alarme après une année, et
5 heures après deux années.
Le remplacement des piles
est cependant recommandé à la fin du dernier exercice
de chaque année, un remplacement toutes les deux années
est toujours acceptable mais déconseillé pour cette
fonction rigoureuse de sécurité même si ces
piles disposent encore de plus de 80% de capacité. Sur cette
même période les piles de l’émetteur disposeront
encore de 95% de capacité : leur remplacement tout les deux
ans est conseillé.
La
portée radio de l’ordre de 500 m en milieu urbain est
amplement suffisante, cependant, il est toujours possible d’activer
le renvoi des commandes par les récepteurs et de ce fait,
contrôler de vastes zones.
La
puissance sonore des récepteurs est supérieure à
100 db à 1 m, il n’est donc pas nécessaire de
démultiplier les récepteurs pour couvrir un bâtiment,
un couple « émetteur / récepteur » pour
une école est approprié. Cependant, selon la configuration
des établissements, deux récepteurs ou plus seraient
parfois, les bienvenus.
En conclusion :
- respect des consignes légales.
- fonctionnel en moins de 15 minutes.
- pas de maintenance, remplacement des piles annuellement pour un
coût < à 3€.
- coût peu élevé pour un ensemble« émetteur
/ récepteur »
- utilisation immédiate et sans formation du personnel.
|
Les
quatre piles alcalines standard de type R14 ou C procurent aux récepteurs
une autonomie de :
- 3 h en alarme incendie.
- 9 h en alarme intrusion.
- 9 h en alarme confinement.
- 9 h en alerte supplémentaire
- 18 h en signal de fin d’alarme.
La
consommation très faible au repos des récepteurs prélève
10% d’autonomie par année.
Les
deux piles alcalines standard de type R03 ou AA procurent aux émetteurs
une autonomie de 80 heures en émission (touche actionnée),
la consommation très faible au repos prélève
5% d’autonomie par année.
la programmation des récepteurs
et des émetteurs permet plus de 8700 configurations dans
la bande fréquence de 433 Mhz libre de licence.
La
portée pratique est de 5km en champ libre et 500m en milieu
urbain, les récepteurs disposent de la fonction « répétition
», ils peuvent donc ré-émettre avec la même
puissance que les émetteurs standards les codes qu’ils
reçoivent sur un autre «canal/index», dans ce
cas la portée n’est plus limitée, les récepteurs
restent naturellement pilotables par tout émetteur conventionnel,
il est donc possible de créer un vaste réseau à
zones contrôlées.
Le niveau sonore émis par les
récepteurs est élevé : 100 db à 1 m.
|
Le
matériel est fournit programmé en fonction de la situation
géographique pour éviter tout risque de conflits entre
établissements proches.
La programmation des récepteurs
et des émetteurs est cependant possible :
- 34 canaux de fréquence dans
la bande des 433 Mhz (fréquence physique).
- 256 index (ou identificateurs).
Plus de 8700 configurations sont donc disponibles.

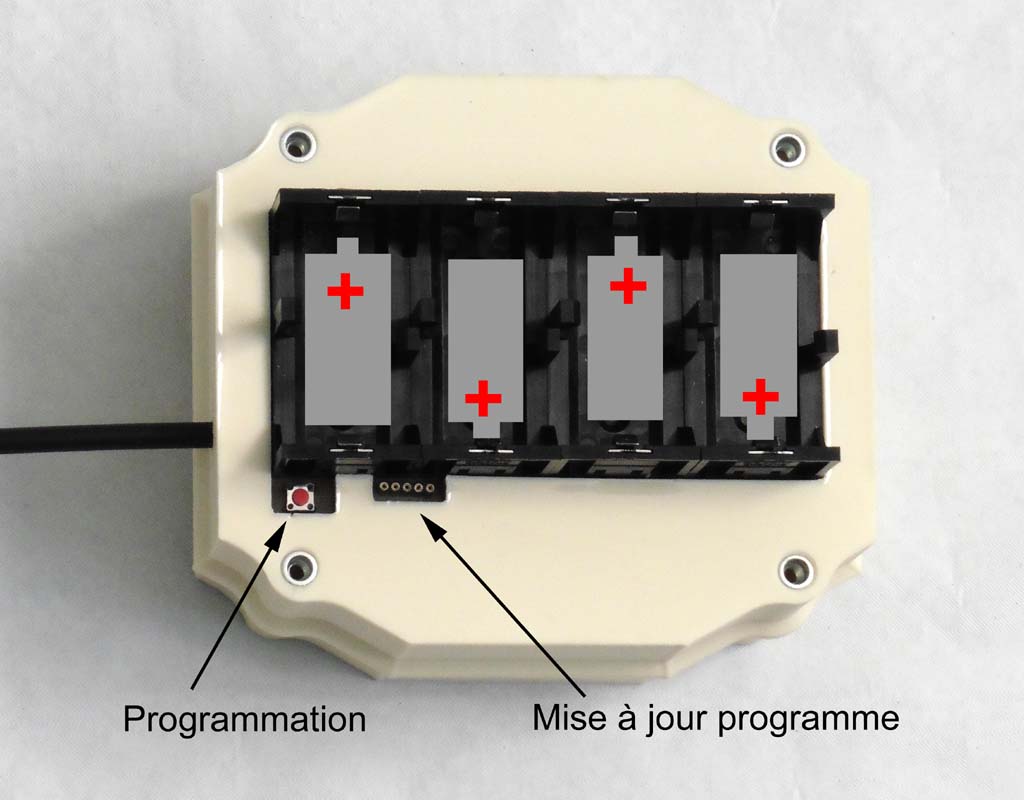

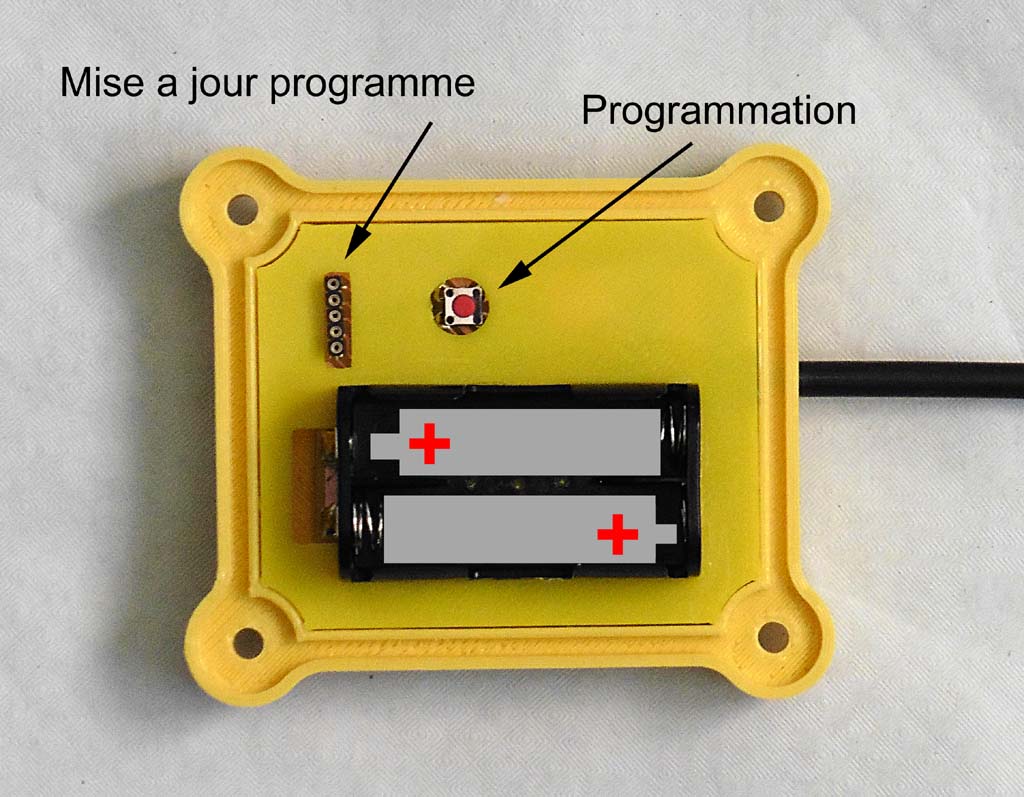

Un bouton poussoir unique situé
prés des piles est réservé à la programmation
des émetteurs et des récepteurs, la programmation
est identique pour ces deux modules. Chacun des 2 paramètres
«canal/index» se programme par un nombre d’impulsions
courtes suivie d’une impulsion longue pour valider.
L’activation de la fonction
répétition est obtenue par une programmation supplémentaire
«canal/index» avec le numéro de canal souhaité
additionné de la valeur 50 ; la désactivation est
obtenue par une nouvelle programmation standard.
|
Les récepteurs doivent
fonctionner hors condensation et pluie, et préférentiellement
à la température ambiante des locaux, cependant
une protection correcte contre les intempéries permet de
fixer un unique récepteur sur un mur extérieur,
ou au sommet d’un mat et diffuser une alarme sonore efficace
sur une zone de taille importante.
Il
est conseillé de placer un module de réception par
couloir pour de grands bâtiments. Ces modules de réception
seront hors de portée, fixés par vis ou accrochés.

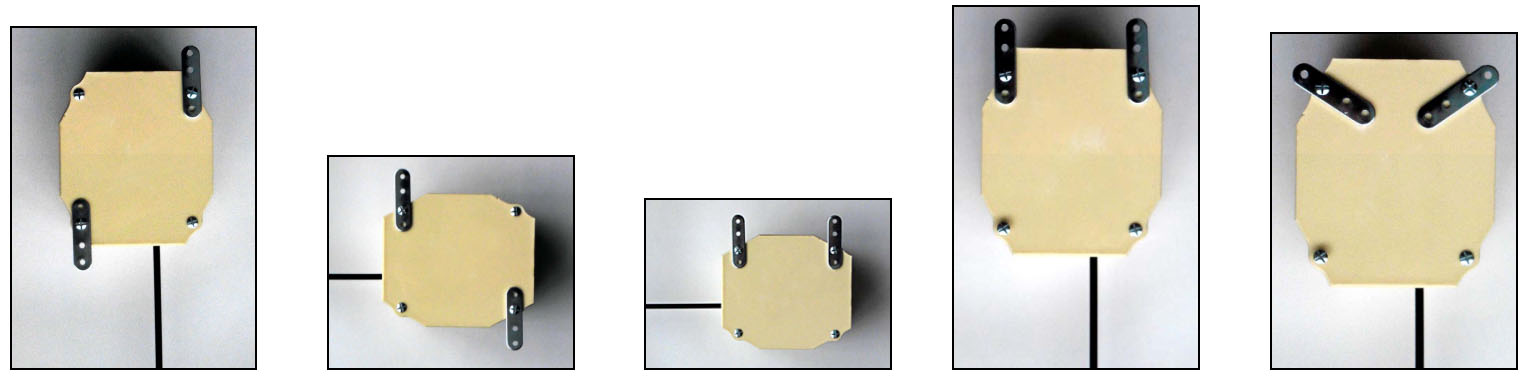

Vue arrière exemples de fixations par barrettes avec crochets
ou vis:

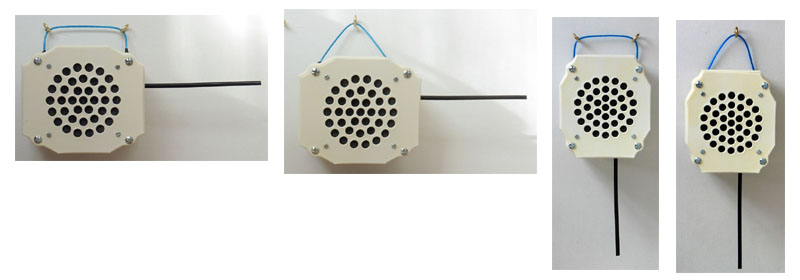

Fixation par liens acier gainé
et pitons à visser 4*30:
|
Appuyer sur la touche
correspondante de l’émetteur (incendie, intrusion,
confinement) pendant plus de 2.5 secondes, pour des raisons de
sécurité, la réponse de la touche est retardée
de 0.5s.
La touche arrêt dispose de
2 fonctions : elle effectue un test de puissance de réception
si l’alarme n’est pas cours (le récepteur émet
un nombre de bips sonores discrets correspondant à la puissance
reçue de 1 à 10),ou, stoppe l’alarme en cours.
IMPORTANT :
Pour différencier « alarme
réelle et exercice », on peut lors d’un exercice
couper systématiquement l’alarme après 10 secondes,
créer un silence de 5 secondes, puis activer de nouveau l’alarme.
Cette
procédure peut si elle est "décidée
et connue des responsables", éviter un
trouble accidentel en cas de méconnaissance de la date et
de l’heure de l’exercice programmé.
|
Elle
se limite au remplacement annuel des piles, et, éventuellement
quelques tests de réception périodiques.
Les piles sont standard et de type alcalines (accus
non conseillés)
- 4 R14 ou C
- 2 R06 ou AAA
Remplacées après
chaque année, elles disposent encore de 80% d’autonomie
et trouveront une autre application moins critique.
|
La fréquence
d’émission légale et exemptée de licence,
est comprise entre 433.100 Mhz (canal 0 mini) et 434.750 Mhz (canal
33 maxi).
Il est cependant déconseillé
de choisir un canal proche de 16 (15,16,17), car il correspond
à la fréquence des télécommandes domestiques
(ouvre portail, prises télécommandées…)
et en particulier les télécommandes de véhicules
; un risque de perturbations pour les usagers est alors possible
mais ceci, uniquement lors de l’émission.
Afin
de décourager toute tentative de « SCAN » à
partir d’un émetteur « dérobé ou
égaré », une seule programmation des émetteurs
est autorisée par période d’environ 28 heures,
soit 20 années pour tester les 8700 codes disponibles.
L'état
des piles des récepteurs est sous surveillance, un signal
est émis en cas de tension insuffisante.
Le niveau sonore émis par les
récepteurs est élevé : 100 db à 1 m,
cette valeur est sans danger au dessus de cette distance mais devient
dangereuse en deçà de 30 cm si elle perdure.
L’émetteur
a une puissance de 10 mW (et uniquement lors de l’appui sur
une touche), bien trop faible en durée et en puissance pour
un effet néfaste : 10% du Wiffi, 0.5% d’un mobile.
Les
protocoles utilisés dans la communication radio sont discrets,
non usuels, complexes, et difficilement analysables, les émetteurs
sont bridés, toute étude est d’un niveau technique
hors du commun.
|
ESTIMATION DU NOMBRE
DE RECEPTEURS |
Les essais
effectués dans 20 écoles (primaires et maternelles)
dans une ville moyenne de 40 000 habitants, ont nécessité
61 récepteurs, soit une moyenne de trois par établissement.
Les niveaux sonores ont été vérifiés
dans chaque classe avec portes fermées et surtout portes
coupe feu fermées. Compte tenu de la diversité de
forme des bâtiments et des matériaux présents
il est difficile d'évaluer le nombre approprié de
récepteurs, cependant des règles simples apportent
quelques réponses:
- les portes coupe-feu font
barrage aux sons, il faut en général un récepteur
entre deux porte-coupe feu.
- les anciennes portes coupe-feu avec leur mauvaise étanchéité
atténuent peu le son, mais ce n'est pas le cas des portes
coupe-feu récentes.
- la longueur des couloirs importe peu même pour une longueur
de plus de 30 mètres car le son s'y propage sans trop s'affaiblir.
- un récepteur par étage est un minimum et souvent
suffisant avec des portes coupe-feu anciennes.
- Une grande salle peut accueillir un récepteur ( salle
de sport, réfectoire) , à proscrire cependant dans
une salle de classe compte tenu de la puissance sonore émise
et la présence d'enfants... la puissance sonore est déraisonnable.
- prêter attention aux bâtiments récents ou
chaque classe est équipée d'une porte coupe-feu
de 50mm ! le son en provenance du couloir passe toujours certes,
mais bien affaibli... les couloirs de 30 mètres sont alors
excessifs pour un seul récepteur.
En conclusion:
On peut certes,
tenir compte du fait qu'il n'y a pas de normes imposées
et que l'on peut donc se satisfaire du minimum exigé en
terme de dispositif de sécurité PPMS. Certes,
les portes coupe-feu maintenues ouvertes réduisent considérablement
le nombre de récepteurs utiles, cependant le but originel
de ces dispositifs PPMS est d'améliorer la sécurité
des personnes et ceci y compris pour les cas les moins avantageux.
Cependant aussi, la stratégie des "récepteurs
/ émetteurs autonomes" vous permet à tout moment
et très simplement de corriger, d'améliorer, et
d'adapter la configuration en fonction des budgets disponibles
et prévisionnels. Les récepteurs peuvent
être déplacés, ajoutés, et aussi de
même, supprimés pour les installer dans autre établissement.
En cas de difficulté d'estimation
du nombre de récepteurs, ZR2C peux gracieusement vous en
prêter pour effectuer vos tests sur site, vous les posez
simplement au sol et les testez un jour ou le bâtiment n'est
pas occupé.
Vous pouvez aussi commander un
nombre minimal de récepteurs (1 à 4) , effectuer
vos tests sans contraintes et en compléter ensuite le nombre
pour obtenir votre configuration souhaitée.
Concernant les émetteurs, le
nombre conseillé est de un, mais plus si :
- le responsable n'a pas de visuel constant sur le site
- le site est étendu ou très complexe
- un responsable contrôle les entrées
De même que pour les récepteurs,
vous disposez de leurs mêmes avantages : adapter, déplacer,
ajouter, supprimer.
|
|
RECEPTEUR |
EMETTEUR |
Poids en ordre de marche |
1050 g |
230 g |
Dimensions hors antenne |
150mm * 130mm * 100mm |
100mm * 90mm * 55mm |
Antenne |
155mm |
155mm |
Autonomie en attente |
10 années |
15 années |
Autonomie en mode actif |
3h incendie / 9h alarme |
80 heures (action sur un poussoir) |
Piles |
R14 ou C |
LR6 ou AA |
Bande de fréquence / puissance / canaux |
Bande 433Mhz / 10mw / 34 |
Bande 433Mhz / 10mw / 34 |
boîtier |
Polyuréthane |
Polyuréthane |
|
|
|
|
TARIFS
au 01/10/2017 (non contractuel) |
Configuration |
Prix TTC |
Destination |
1 Emetteur |
|
|
1 Récepteur |
|
|
1 émetteur / 1 récepteur |
|
petites écoles |
1 émetteur / 2 récepteurs |
|
Ecoles de taille standard |
1 émetteur / 3 récepteurs |
|
Ecoles étendues |
2 émetteurs / 3 récepteurs |
|
Ecoles étendues |
2 émetteurs / 4 récepteurs |
|
Collèges lycées |
1 émetteur / 4 récepteurs |
|
Collèges lycées |
|
|
|
|
|
|
La réduction s'applique au montant en considérant le
prix de base des émetteurs et récepteurs,.
|
|
